一、产品概述

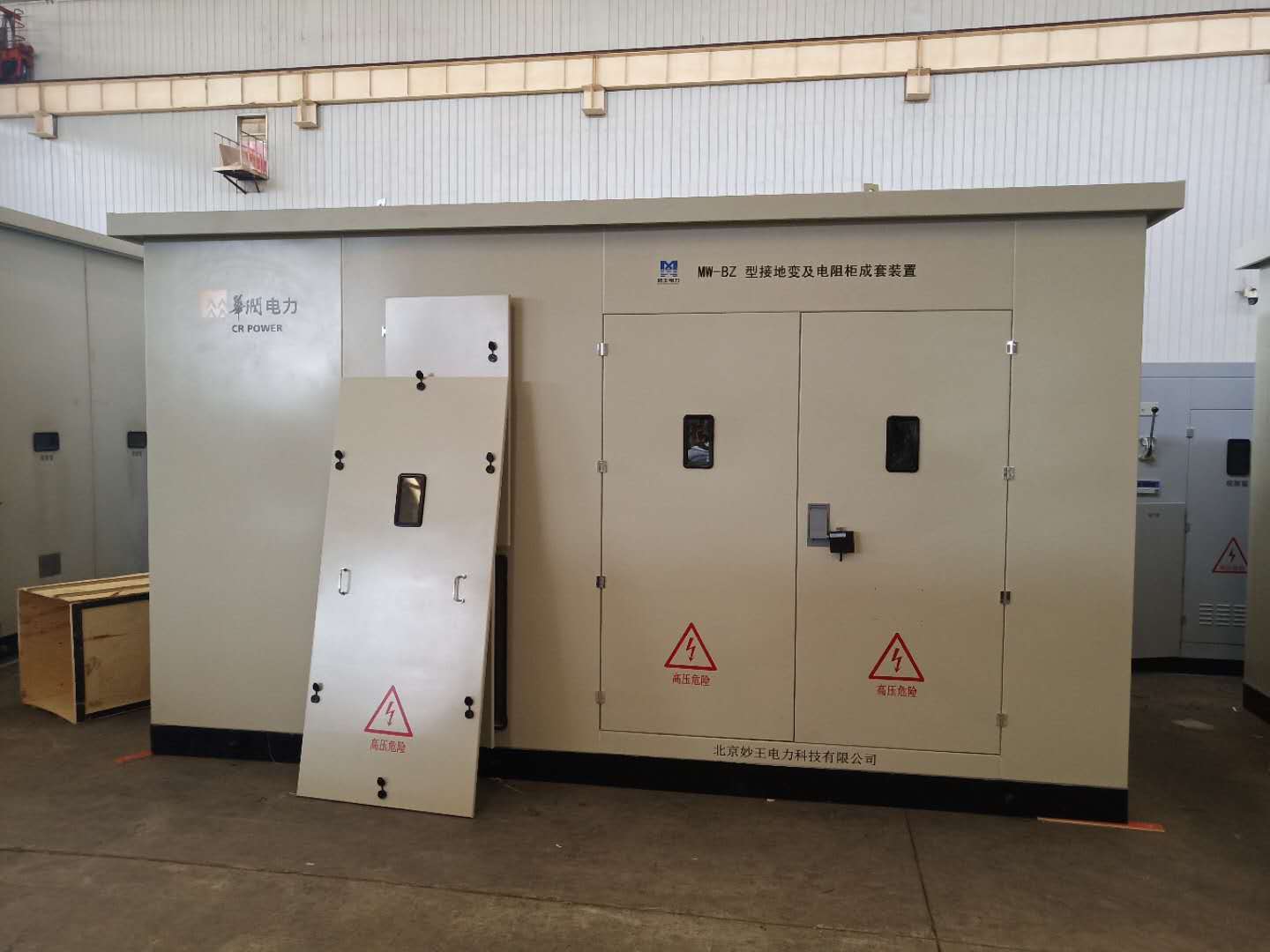

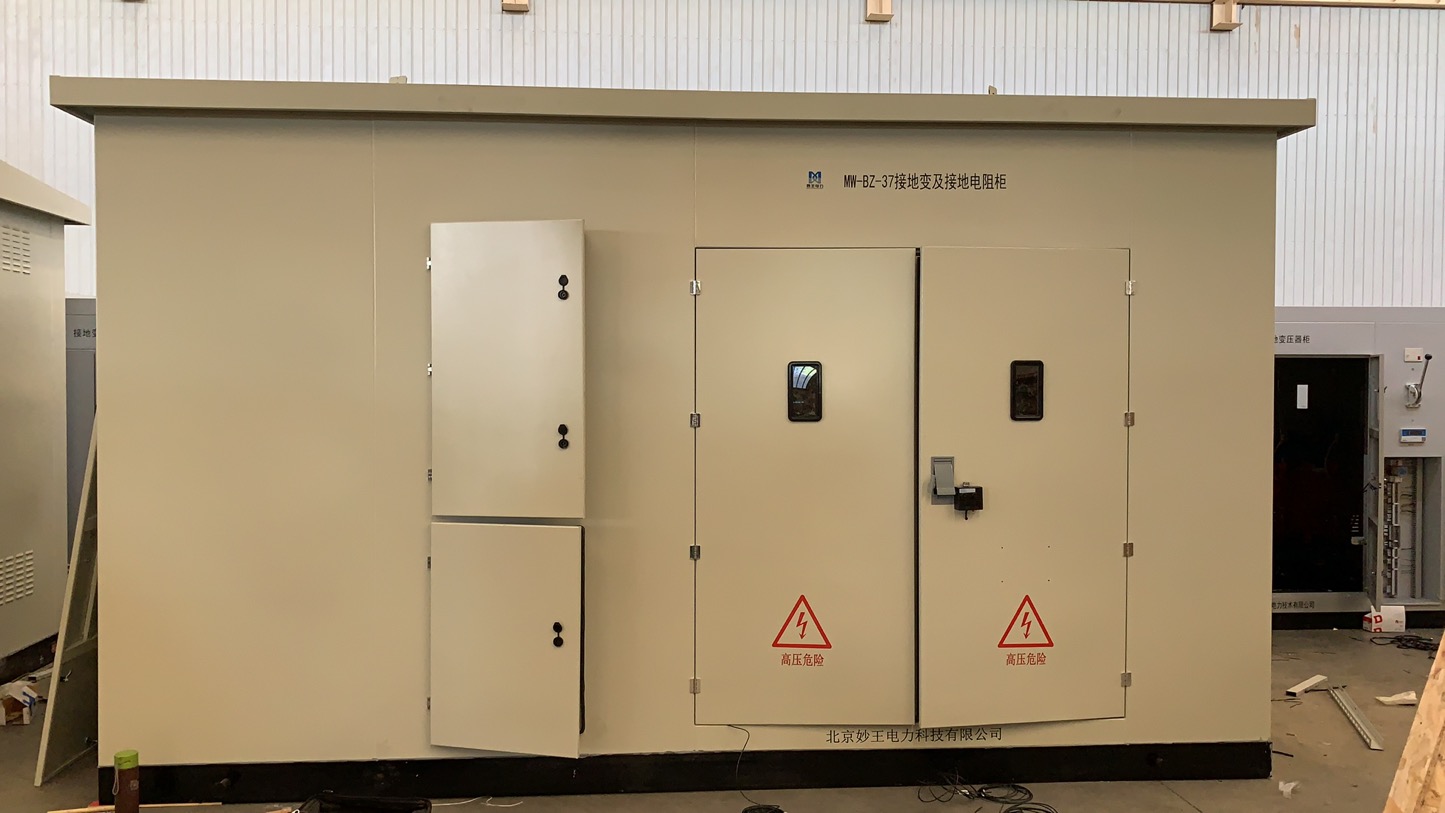

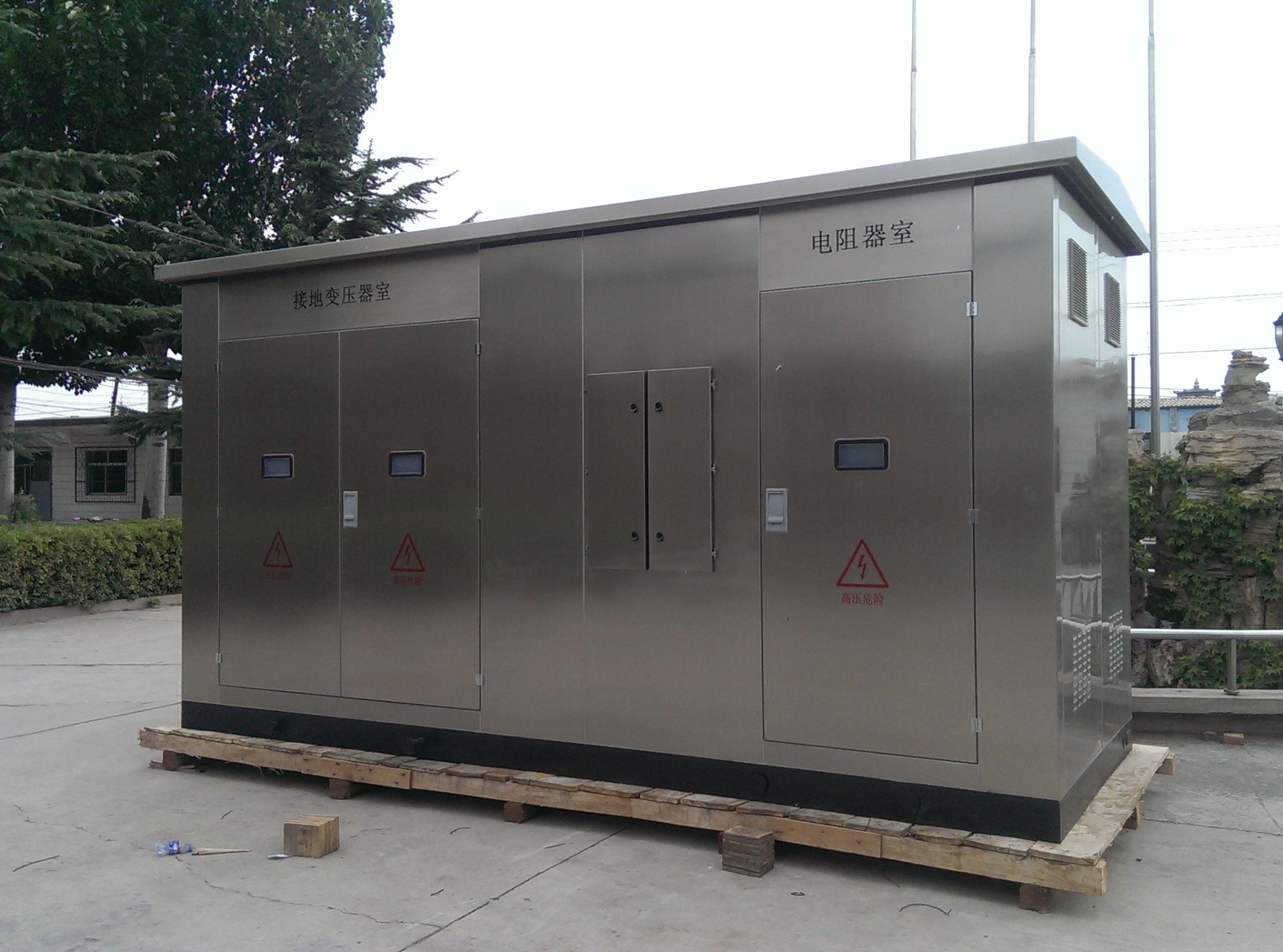

    35KV接地变兼站用变接地电阻成套装置即35KV小电阻接地成套装置，就是我们平时说的中性点接地电阻柜。设备主要部件包括接地变压器、电阻器、隔离开关、电流互感器、电阻智能控制器、箱体外壳等。

    35KV小电阻接地成套装置属于非标产品，它的参数是根据其保护设备的参数而定。设备主要应用于风电场、光伏电站等新能源项目。

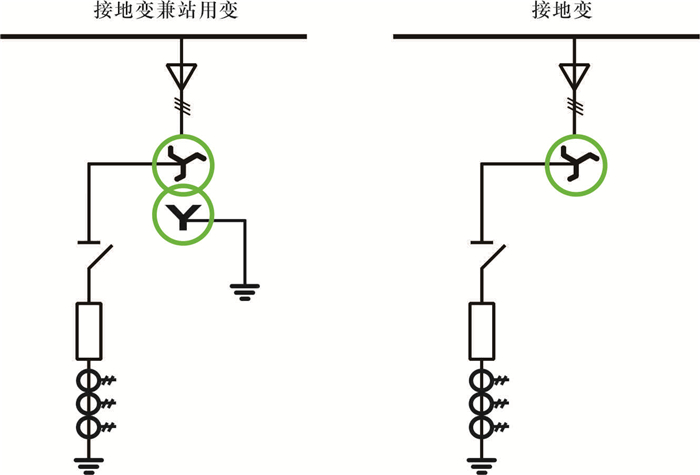

二、典型原理图

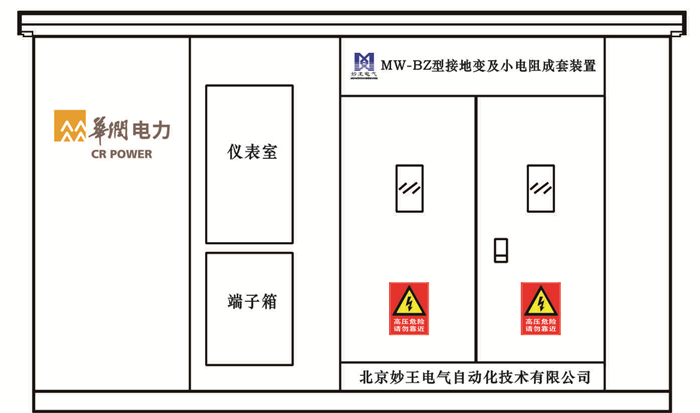

三、典型外形图

四、订货须知

     订货时请告知以下参数：

        1、系统额定电压：(kV)；

        2、接地变容量、材质及其他主要技术参数；

        3、电阻器材质、标称电阻值（Ω）、短时允许电流（A）、短时允许通流时间（S）；

        4、电流互感器变比、保护等级及容量；

        5、是否加装隔离开关，以备检修；

        6、是否加装电阻柜智能控制器，控制器的测温方式（热电偶测温或红外测温）；

        7、电阻柜的材质、厚度、柜体IP防护等级、颜色、安装地点等；

        8、进出线方式：上进下出、下进下出、侧进侧出、侧进下出。
